Las válvulas para cilindros de gas se diseñan de acuerdo con las propiedades del gas que controlan, la estructura del cilindro y las condiciones de uso. Aunque muchas válvulas pueden parecer similares, no son automáticamente intercambiables.
Las válvulas para cilindros de oxígeno se destacan por sus características especializadas de control y seguridad, lo que las hace esenciales para aplicaciones médicas e industriales. El oxígeno favorece la combustión, opera en cilindros de alta presión y requiere un control cuidadoso de la contaminación, el sellado y el flujo de gas.
Las válvulas utilizadas para nitrógeno, argón, helio, dióxido de carbono y otros gases pueden tener diferentes requisitos de material, presión, conexión y seguridad. Comprender estas diferencias ayuda a los proveedores de gas, proveedores de atención médica, fabricantes y equipos de mantenimiento a seleccionar la válvula correcta para cada aplicación.

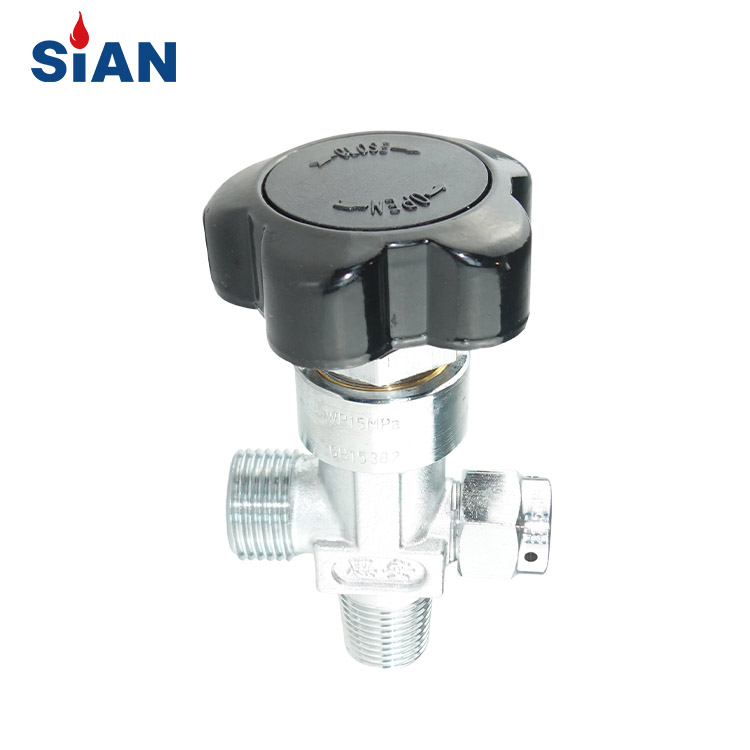

Válvula de cilindro de gas oxígeno SiAN QF-7D2. Ver el página oficial del producto para especificaciones específicas del modelo.
Por qué las válvulas de oxígeno requieren atención especial
El oxígeno no es inflamable por sí solo, pero favorece fuertemente la combustión. Los materiales que pueden ser aceptables en el servicio de gas ordinario pueden volverse inseguros si contienen aceite, grasa, residuos orgánicos u otros contaminantes cuando se exponen al oxígeno presurizado.
Por este motivo, la selección de la válvula de oxígeno implica algo más que comprobar si la válvula puede soportar la presión. La válvula también debe ser adecuada para el servicio de oxígeno, estar correctamente limpiada, sellada adecuadamente y compatible con el cilindro y el equipo aguas abajo.
Los requisitos también pueden diferir entre el oxígeno industrial y el oxígeno médico. Los sistemas industriales se pueden utilizar para cortar, soldar, procesar metales o realizar trabajos de laboratorio, mientras que los sistemas médicos pueden requerir controles adicionales relacionados con la limpieza, la seguridad del paciente, la regulación del flujo y la compatibilidad de los equipos sanitarios.
Composición del material y compatibilidad con el oxígeno
La selección del material es una de las diferencias más importantes entre las válvulas para cilindros de oxígeno y las válvulas utilizadas para otros gases. Las válvulas de oxígeno suelen utilizar latón o acero inoxidable compatible con el oxígeno, según el diseño y la aplicación del producto. La aleación, el estado de la superficie, los componentes de sellado y el proceso de fabricación deben evaluarse juntos.
La cuestión clave no es simplemente si un material es fuerte o resistente a la corrosión. También debe funcionar de manera segura en el servicio de oxígeno presurizado y evitar crear riesgos de ignición innecesarios. Los componentes deben estar libres de aceite, grasa y otras sustancias que puedan reaccionar en un ambiente enriquecido con oxígeno.
Las válvulas para gases inertes como nitrógeno, argón o helio pueden utilizar latón, acero inoxidable, aluminio u otros materiales adecuados. Sin embargo, la idoneidad del material sigue dependiendo del gas, la presión, la temperatura, la pureza y el uso previsto. Un material adecuado para un servicio de gas no debe ser aprobado automáticamente para oxígeno.
Clasificación de presión y compatibilidad de cilindros
Los cilindros de oxígeno comúnmente se llenan y almacenan a alta presión, por lo que la válvula debe coincidir con la presión de trabajo nominal del cilindro. El valor exacto varía según el cilindro, el modelo de válvula, los requisitos del mercado y la norma técnica aplicable.
Las páginas oficiales de productos de oxígeno de SiAN brindan información específica del modelo. Por ejemplo, el modelo QF-7D2 08-857-712 está listado para servicio O₂/Aire/N₂ con una presión de trabajo de 15 MPa, una rosca de entrada PZ27.8 y una conexión de salida G5/8-INT. Estas especificaciones se aplican sólo a ese modelo.
Otras válvulas para cilindros de gas pueden tener diferentes clasificaciones de presión y configuraciones de conexión. Una válvula de nitrógeno o argón puede diseñarse para un rango de presión similar, pero eso no la hace automáticamente adecuada para oxígeno. Antes de la sustitución se deberá comprobar el servicio de gas y la documentación técnica.
La presión nominal también debe distinguirse de la presión de entrega. La válvula del cilindro controla el acceso al gas almacenado, mientras que un regulador de presión normalmente reduce la presión al nivel requerido por los equipos médicos o un proceso industrial.
Control de contaminación y presión residual
Algunas válvulas de cilindros de oxígeno están equipadas con una función de presión residual. Una válvula de presión residual, o RPV, ayuda a mantener una presión positiva dentro del cilindro después de su uso. Esto puede reducir el riesgo de que entre aire, humedad y contaminantes externos al cilindro cuando cae la presión.
No todas las válvulas de oxígeno incluyen un RPV y su diseño y rendimiento dependen del modelo específico. Por lo tanto, debe tratarse como una característica específica del modelo y no como una función estándar de todas las válvulas de los cilindros de oxígeno.
Incluso cuando se utiliza un RPV, el manejo correcto sigue siendo esencial. La salida de la válvula debe protegerse de la suciedad y la humedad, y el personal no calificado no debe abrir ni modificar el cilindro.

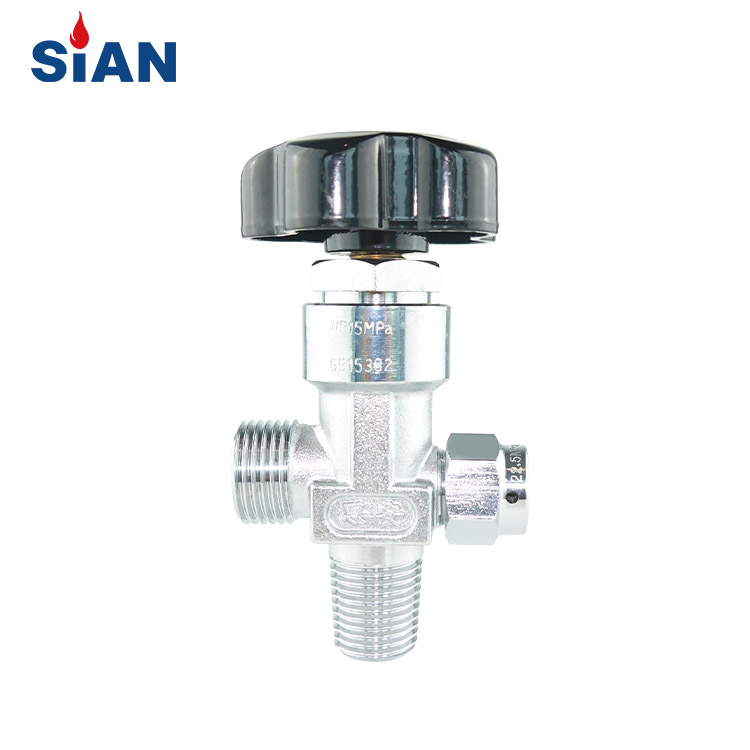

Válvula de cilindro de gas oxígeno tipo diafragma SiAN QF-21A. Sus especificaciones de presión, conexión y seguridad se enumeran en la página oficial del producto.
Control de flujo en sistemas médicos e industriales
Las válvulas de los cilindros de gas oxígeno son responsables de abrir, cerrar y aislar el suministro de gas. Normalmente, la entrega precisa se logra mediante el regulador, el medidor de flujo, la válvula de aguja o el equipo de control de gases medicinales conectados aguas abajo.
En entornos sanitarios, el oxígeno debe suministrarse a un caudal adecuado para el paciente y el equipo de tratamiento. Los medidores de flujo integrados y los reguladores de precisión pueden ayudar a administrar oxígeno con precisión para cumplir con los requisitos clínicos, pero estas funciones no deben atribuirse a la válvula del cilindro a menos que estén incluidas específicamente en el diseño del producto.
En aplicaciones industriales, el oxígeno se puede utilizar para corte, soldadura, soporte de combustión, procesos de oxidación u operaciones de laboratorio. El control del flujo sigue siendo importante, aunque la precisión y el método de control requeridos dependen del equipo y el proceso.
Para gases inertes como nitrógeno, helio o CO₂, la regulación del flujo sigue siendo importante, pero suele ser menos crítica que en escenarios de oxigenoterapia. Sin embargo, un caudal incorrecto aún puede afectar la calidad de la soldadura, los resultados de laboratorio, la estabilidad de la presión o la eficiencia de la producción.
Requisitos de pureza, limpieza y sellado
La pureza del oxígeno se ve afectada por la fuente de gas, el cilindro, el proceso de llenado, la válvula, el regulador, la manguera y el equipo conectado. La válvula debe proporcionar un sellado eficaz y no debe introducir contaminantes en el recorrido del gas.
Los componentes del servicio de oxígeno requieren una limpieza y manipulación cuidadosas. Los lubricantes, las partículas metálicas, el polvo y los residuos orgánicos pueden crear riesgos para la seguridad cuando se exponen al oxígeno presurizado. Sólo se deben utilizar materiales y productos de mantenimiento aprobados para el servicio de oxígeno previsto.
Las válvulas para nitrógeno, argón, helio o dióxido de carbono también deben evitar fugas y contaminación, pero sus requisitos de limpieza y materiales pueden diferir según el gas y la aplicación. Esto no significa que otras válvulas de gas no tengan requisitos de seguridad; significa que cada servicio de gas debe evaluarse de acuerdo con sus propios riesgos y condiciones de operación.
Estándares y Certificación
Las válvulas para cilindros de gas oxígeno pueden fabricarse de acuerdo con normas nacionales o internacionales, pero siempre se debe verificar el cumplimiento para el modelo y mercado específico.
La válvula para cilindro de oxígeno QF-7D2 de SiAN está listada con el estándar de producción GB15382-2009. Su modelo QF-21A también está listado para servicio de O₂/Aire/N₂ con una presión de trabajo de 15 MPa, roscas de entrada y salida específicas, una gama de dispositivos de seguridad específica del modelo y GB15382-2009.
Estas especificaciones no se aplican automáticamente a todas las válvulas de oxígeno suministradas por el fabricante. Los documentos de certificación y cumplimiento deben compararse con el modelo exacto del producto, la configuración, la presión nominal, la conexión y la aplicación prevista.
Los sistemas de oxígeno médico también pueden requerir aprobaciones o documentación adicionales según el país, la institución de atención médica, el estándar del cilindro y la conexión del equipo. Los compradores deben solicitar la hoja de datos, el dibujo técnico, las instrucciones de instalación, el informe de prueba, la declaración de conformidad, la información sobre la temperatura de funcionamiento y la certificación aplicable antes de la compra.
Cómo seleccionar la válvula correcta del cilindro de oxígeno
El primer paso es identificar el servicio y la aplicación de gas. Confirme si la válvula se utilizará para oxígeno industrial, oxígeno médico, aire enriquecido con oxígeno o una aplicación combinada de O₂/Aire/N₂.
Luego, verifique la rosca del cuello del cilindro, la conexión de salida, la presión de trabajo, el diámetro nominal, el tipo de válvula y la dirección de instalación. Estos detalles deben coincidir con el cilindro y el regulador aguas abajo. La similitud visual no es suficiente para confirmar la compatibilidad.
Luego se deben revisar el material, los componentes de sellado, los requisitos de limpieza con oxígeno, la función de presión residual, el dispositivo de seguridad y el rango de temperatura de funcionamiento. Si la válvula se utilizará en un sistema médico o de alta pureza, se debe confirmar la limpieza y la documentación requeridas antes de realizar el pedido.

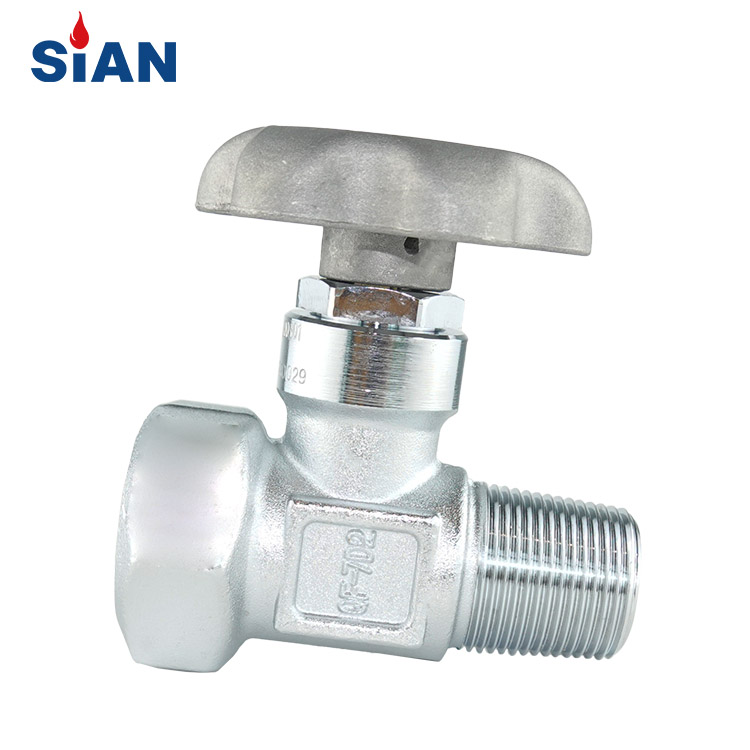

Otra configuración de válvula de cilindro de gas SiAN para oxígeno y nitrógeno para aplicaciones de cilindros de gas industriales.
Una válvula adecuada es aquella que se adapta al sistema de gas completo. Elegir un modelo sólo porque tiene la rosca o la presión nominal correctas aún puede crear problemas si el servicio de gas, el material de sellado o el alcance de la certificación no son adecuados.
Instalación y mantenimiento
Las válvulas de oxígeno deben ser instaladas por personal capacitado siguiendo las instrucciones del fabricante. Antes de la instalación, inspeccione la válvula, la conexión del cilindro, las roscas, los sellos y la salida en busca de daños o contaminación.
No utilice lubricantes a base de aceite, selladores no aprobados ni accesorios incompatibles. Evite impactos, aprietes excesivos, modificaciones no autorizadas y apertura rápida e incontrolada de la válvula. Se debe probar el sistema de gas para detectar fugas después de la instalación.
Los cilindros deben asegurarse y almacenarse en un área adecuada y ventilada, lejos del calor, chispas, aceite, grasa y materiales combustibles. Si una válvula resulta difícil de operar, muestra daños visibles o no pasa una prueba de fugas, debe ser retirada de servicio e inspeccionada por personal calificado.
Soluciones de válvulas para cilindros de gas oxígeno SiAN
SiAN, operada por Ningbo Fuhua Valve Co., Ltd., suministra válvulas para cilindros de gas industriales, válvulas para gases medicinales y productos relacionados. Es oficial Gama de válvulas para cilindros de O₂/Aire/N₂ Incluye configuraciones de válvulas de tipo aguja, tipo diafragma, conexión axial y otras.
Las especificaciones del producto varían según el modelo. Los clientes deben proporcionar el tipo de gas, el estándar del cilindro, la presión de trabajo, la rosca de entrada, la conexión de salida, la temperatura, la aplicación y los documentos de certificación o seguridad requeridos para poder confirmar la configuración correcta.
Preguntas frecuentes
¿Se puede utilizar una válvula para nitrógeno o argón para oxígeno?
No automáticamente. Se debe verificar la válvula para servicio de oxígeno, incluidos sus materiales, condiciones de limpieza, componentes de sellado, clasificación de presión y documentación aplicable.
¿Todas las válvulas de los cilindros de oxígeno incluyen una válvula de presión residual?
No. Las funciones de presión residual son específicas del modelo y deben confirmarse en la hoja de datos del producto.
¿La válvula del cilindro de oxígeno controla el flujo de entrega final?
Por lo general, la válvula del cilindro proporciona cierre y aislamiento de gas, mientras que un regulador, medidor de flujo o dispositivo de control aguas abajo gestiona la presión y el flujo de entrega final.
¿Qué presión nominal debe tener una válvula de oxígeno?
La clasificación de presión correcta depende del cilindro, el modelo de válvula, los requisitos locales y la aplicación. Por ejemplo, SiAN enumera algunos modelos de O₂/Aire/N₂ a 15 MPa, pero este valor no debe aplicarse a todas las válvulas de oxígeno.
Conclusión
Las válvulas para cilindros de gas oxígeno se diferencian de otras válvulas para cilindros de gas porque el servicio de oxígeno requiere un control cuidadoso de la presión, los materiales, la limpieza, el sellado y el riesgo de contaminación. El oxígeno favorece la combustión, por lo que la válvula y los componentes conectados deben ser adecuados para el servicio previsto y manipularse correctamente.
La elección correcta depende de la configuración completa, incluido el gas, el cilindro, la presión, las conexiones, el regulador, el entorno operativo, las funciones de seguridad y los documentos de certificación. Visita Válvulas SiAN para explorar soluciones de válvulas para cilindros de oxígeno y solicitar información técnica específica del modelo para su aplicación.
